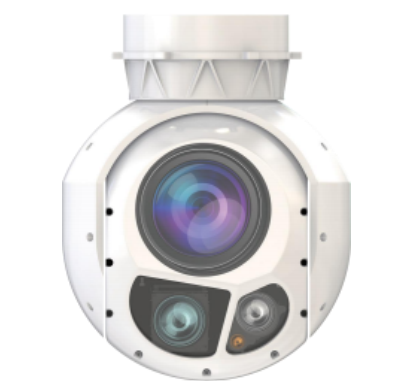

两轴两框陀螺稳定三光吊舱

两轴两框陀螺稳定三光吊舱

两轴两框陀螺稳定三光吊舱,采用小型化、轻量化和一体化工业设计,内置 45 倍连续光学变焦可见光相机,长波非制冷红外成像组件,激光测距仪。主要应用于对地目标的成像、探测、跟踪及识别等监控领域,满足线路巡检、事故勘查、应急救援、执法取证、反恐防暴等需求。

0.00
0.00

参数指标

两轴两框陀螺稳定三光吊舱,采用小型化、轻量化和一体化工业设计,内置 45 倍连续光学变焦可见光相机,长波非制冷红外成像组件,激光测距仪。主要应用于对地目标的成像、探测、跟踪及识别等监控领域,满足线路巡检、事故勘查、应急救援、执法取证、反恐防暴等需求。


可见光
波段0.4μm~0.9μm
分辨率1920×1080
焦距f=5.9mm~265.5mm
水平视场角56.14°~1.37°
光学变焦45X
探测距离人14.0km,车20km
识别距离人3.5km,车15km
热成像
波段8μm~14μm
分辨率640×512
像元12μm
焦距20~120mm连续变焦
水平视场角21.74°~3.67°
探测距离人4.5km,车20.0km
识别距离人1.1km,车5km
激光测距
波段1535nm
测距范围80m~9000m
测距精度±2m
测距频率单次、1Hz、5Hz
伺服控制
航向范围N×360°
俯仰范围-120°~40°
稳定精度≤50urad(2°/1Hz、1/2Hz摇摆)
测角精度≤1mrad
角速度≥60°s
角加速度≥150°/s²
单目标跟踪
目标类型通用目标
跟踪速率≥32像素/帧
更新帧率≥50FPS
多目标跟踪
目标类型人、车、船、飞机
召回率≥90%
精确率≥80%
最小目标尺寸32×32@1080P
跟踪目标数量≥20
跟踪跳变率≤15%
更新帧率≥20FPS
视频与存储
照片格式JPEG
视频格式MP4
编码格式H.264、H.265
视频协议TS、RTSP、RTMP、UDP等
存储128GB
接口尺寸
尺寸≤9φ255mm×325mm
重量≤10kg
电源18~28VDC(具备防尖峰和防浪涌功能)
功耗30w(平均)150w(峰值)
通讯接口串口、干兆网
视频接口千兆网、SDI
环境参数
工作温度-40℃~60℃
存储温度-45℃~70℃
