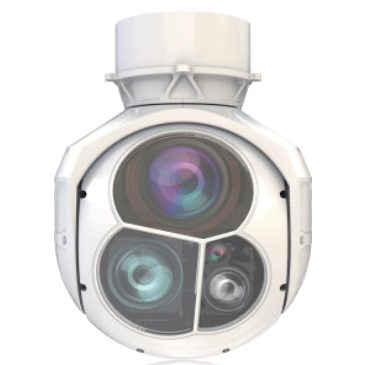

机载两轴三光云台

机载两轴三光云台

两轴两框架陀螺稳定三光电吊舱,内置 30 倍连续光学变焦可见光相机,中波制冷红外成像组件,激光测距仪,配内置有抗延迟模块、AI 目标识别及多目标跟踪模块,主要应用于对地目标的成像、探测、定位、跟踪及识别等监控领域,满足线路

巡检、事故勘查、应急救援、执法取证、反恐防暴等需求。


0.00
0.00

参数指标

两轴两框架陀螺稳定三光电吊舱,内置 30 倍连续光学变焦可见光相机,中波制冷红外成像组件,激光测距仪,配内置有抗延迟模块、AI 目标识别及多目标跟踪模块,主要应用于对地目标的成像、探测、定位、跟踪及识别等监控领域,满足线路

巡检、事故勘查、应急救援、执法取证、反恐防暴等需求。



可见光
波段0.4μm~0.9μm
分辨率1920×1080
焦距f=4.3~129mm
水平视场角63.7~2.3°
光学变焦30X
探测距离人6km,车15km
识别距离人2km,车8km
热成像
波段3μm~5μm
制冷时间≤6min
分辨率640×512
像元15μm
焦距40~220mm连续变焦/F4.0
水平视场角13.69°~2.5°
探测距离人6.8km,车29.2km
识别距离人1.7km,车7.3km
激光测距
波段1535nm
测距范围50m~8000m
测距精度±1m
测距频率1~10Hz
伺服控制
航向范围N×360°
俯仰范围-120°~40°
稳定精度≤100urad(2/1Hz、1/2Hz摇摆)
测角精度≤1mrad
角速度≥60°/s
角加速度≥150°/s²
单目标跟踪
目标类型通用目标
跟踪速率≥32 像素/帧
更新帧率≥50FPS
多目标跟踪
目标类型人、车、船、飞机


召回率≥90%
精确率≥80%
最小目标尺寸32×32@1080P
跟踪目标数量≥20
跟踪跳变率≤15%
更新帧率≥20FPS
视频与存储
照片格式JPEG
视频格式MP4
编码格式H.264、 H.265
视频协议TS、 RTSP、 RTMP、 UDP 等
存储128GB
接口尺寸
尺寸≤φ200mm×260mm
重量≤5kg


电源18 ~28VDC(具备防尖峰和防浪涌功能)
功耗50w(平均)100w(峰值)
通讯接口串口、千兆网
视频接口千兆网、SDI
环境参数
工作温度-40℃ ~60℃
存储温度-45℃ ~70℃
冲击20g,11ms
