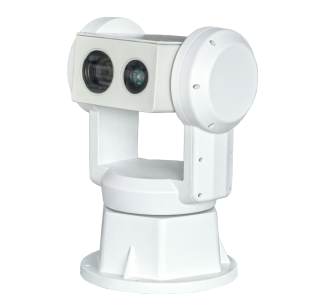

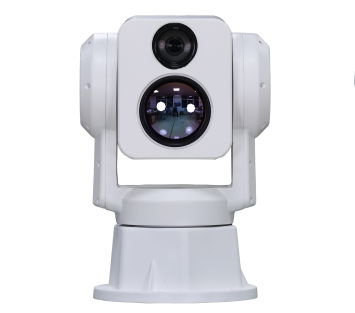

双光两轴 U 型光电转台

双光两轴 U 型光电转台

52 倍长焦摄像机，可变倍观察目标的细致特征，支持光学透雾；热成像选用 100mmF1.0长焦镜头，图像质量好；支持 5 公里激光测距功能；可选配激光照明、温湿度传感器、北斗、 GPS 功能；采用 DD 无刷电机驱动，运行平稳，间隙小；抗冲击，防护等级达到IP67；支持双轴防抖增稳功能；

AI：可见光与热成像同时支持船只、人员、车辆、无人机、飞机、鸟类等目标物的识别及视频自动跟踪功能，转台采用无级变速跟踪，跟踪平滑，同时支持 AI 模型深度学习功能，提高识别准确率。


0.00
0.00

参数指标

52 倍长焦摄像机，可变倍观察目标的细致特征，支持光学透雾；热成像选用 100mmF1.0长焦镜头，图像质量好；支持 5 公里激光测距功能；可选配激光照明、温湿度传感器、北斗、 GPS 功能；采用 DD 无刷电机驱动，运行平稳，间隙小；抗冲击，防护等级达到IP67；支持双轴防抖增稳功能；

AI：可见光与热成像同时支持船只、人员、车辆、无人机、飞机、鸟类等目标物的识别及视频自动跟踪功能，转台采用无级变速跟踪，跟踪平滑，同时支持 AI 模型深度学习功能，提高识别准确率。


可见光
大小1/1.8"CMOS
总像素200万
最大分辨率1920*1080
光学变焦6~312mm 52倍光学变焦
镜头反馈及执行支持倍率及聚焦数值反馈及指定倍率聚焦值执行功能
光圈F:1.5～4.8
视频压缩模式支持H.265/H.264
热成像
探测器类型氧化钒非制冷红外焦平面探测器
分辨率640*512
帧频50fps
像元尺寸大像元17μm,画质通透清晰
伪彩支持10种伪彩
坏点修正支持
镜头100mmF1.0自动聚焦镜头，支持预置位
镜头反馈及执行支持倍率及聚焦数值反馈及指定倍率聚焦值执行功能
高温报警支持高温热点最小2*2像素检测报警，报警阈值可设置100档
热源跟踪支持热源检测并联动云台实现自动跟踪功能，支持划区域热源屏蔽功能

(部分机型支持联动可见光画面实现热源居中并自动放大观察目标)
温度显示支持不低于10个高温热点温度显示功能
激光器
激光波长1535nm±10nm;
最大测程≥5km(大气能见度不小于8km,相对湿度≤80%条件下，对沙地、草
漠、戈壁擦地角≤79°(擦地角：激光出射光与被测物法线的夹角));
测距精度±2m(RMS)
测距重复频率单次、1~5Hz可调；
准测率≥98%;
激光束散角≤0.5mrad;
云台
驱动方式Foc驱动，无刷电机直驱，支持电机声音反馈输出
电机响应速度4000次每秒
水平旋转速度0.01°/S~300°/S(具备11档可调速度区间，例如0-30°/S,0-60°/S,掉电后保存状
设置状态)
垂直旋转速度0.01°/S~120°/S(具备11档可调速度区间，例如0-20°/S,0-40°/S,掉电后保存状
设置状态，垂直速度按照水平速度40%运行，方便使用)
水平旋转范围360°连续旋转
垂直旋转范围正负90度
比例变倍支持按照镜头倍数实现速度自动调整功能
定位精度长时间运行可保持0.01度，反馈精度0.003度
云台防抖支持，关闭陀螺仪依然生效
双轴陀螺稳定支持双轴陀螺仪稳定，分辨率：加速度：0.0005g,角速度：0.61°/s测量精度：静态0.05°,动态0.1°,陀螺稳定不漂移，,陀螺稳定功能可开启与关闭，
掉电后可保存状态
通信控制预留4组TTL串口通信(最高支持115200波特率),一组RS485通信，1组spi,
一组can总线，一组I2C通信，可叠加GPS、北斗、测距、温度湿度等传感器
通信协议Pelco、visca、无级变速及电机控制私有协议，用户可提供目标脱靶量进行云台自动
跟踪，选配我司AI模块可跟踪高速穿越机
通讯控制支持摇杆键盘控制及网络控制
预置位500个以上，同时支持预置位执行速度调节(63档)
角度零位校准支持
绝对角度执行支持pelco协议下绝对角度执行及角度增量执行功能执行指令中包含速度63档速度字节
角度回传支持角度查询回传或实时快速回传
云台升级Jlink、串口，部分机型支持远程网络升级
俯仰限位支持俯仰角度-90度至-10度软限位设定
电机调节支持云台远程重启及电机PID参数调节，支持远程查看IMU惯性测量单元姿态曲线
跟踪PID调节开放自动跟踪PID参数调节，用户可根据脱靶量协议自行调节PID参数
供电DC24V/5A
安装方式平面底座安装
接口一路100M自适应以太网口，一路DC24V,一路RS485
外形尺寸400*300*443(长宽高),高度可按要求定制降低至400mm以内
整机重量20kg
防护等级IP67
其它光学仓体可定制充氮气接口
